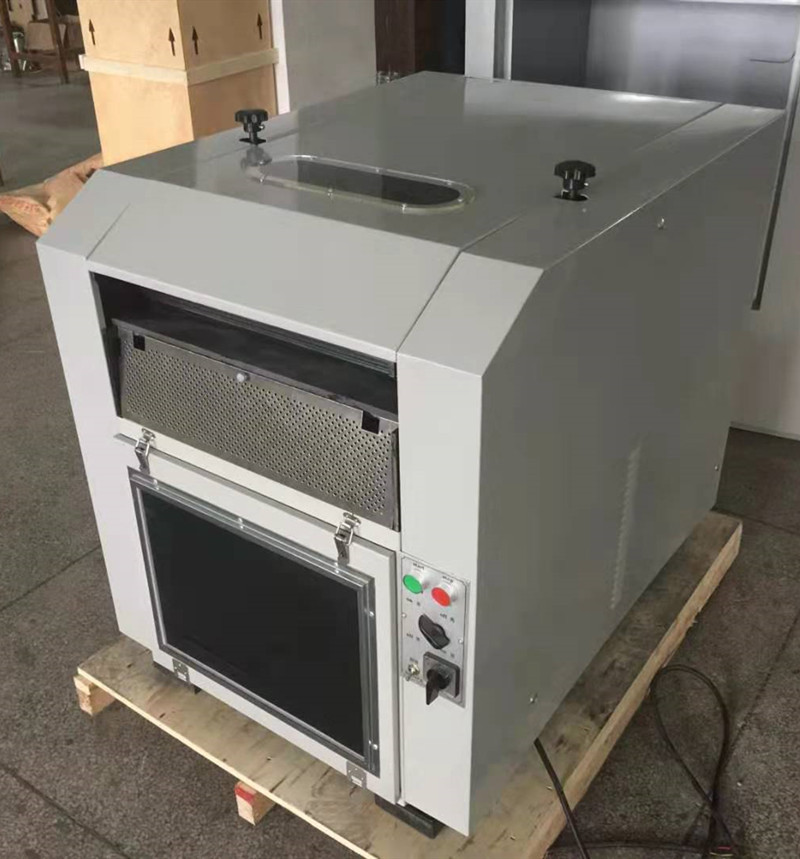

YG041原棉杂质分析机

1、用途：

供测定原棉、棉卷、生条的含杂量和棉性化学纤维含疵量。

本机利用纤维与杂质的比重差异，纤维经分梳后在气流及离心力作用下使纤维与杂质分离。本机适用于GB/T6499-1992《原棉杂质试验方法》

2.主要结构

本机主要由墙板、给棉装置、刺辊、风机及传动装置等主要部件组成。各部件由二块直立墙板联成一个整体。整个机体及传动部件、电动机、电器装置均在罩壳之内。

给棉罗拉由特制专用慢速电机单独传动，通过万能转换开关按需要控制给棉速度。

机内杂质箱上方设有照明装置，装有低压（24V）20W电灯一盏。电器按钮板上红色按钮为停车按钮，绿色按钮为起动按钮。

3.技术和规格特征

1 机幅                               490毫米

2 给棉罗拉

3.直径                             Φ57.15毫米

4 转速                             0.9转/分

5 刺辊

6 直径                            Φ238.76毫米

7 转速                            900转/分

8 锯条                           ST—722（上海）中薄

9 给棉台与刺辊                      隔距0.18—0.23毫米

10 刺辊与除尘刀（导入端）            隔距0.53—0.61毫米

11 刺辊与流线板（导入端）            隔距0.15—0.23毫米

12 上气流调节板调节间隙              0.20—0.40毫米

13 外形尺寸         长1019毫米宽715毫米高874毫米

14 全机重量         280公斤
