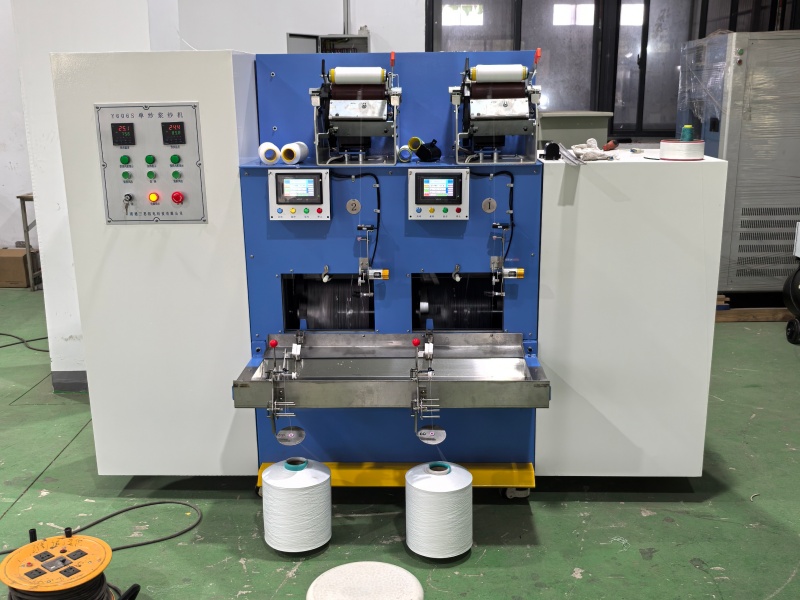

Y606S单纱浆纱机

机器的技术参数级性能指标

锭数：2锭，4锭，8锭，12锭

车速：20~300米/分钟（视纱线品种而定）。

纱支范围及适应品种：5~500tex，棉、毛、丝麻绸、化纤等。

计长计数方式：电子式，液晶显示速度。

控制方式：单锭控制，烘房里的转笼电机采用变频或无级调速器调速；槽筒采用伺服跟踪。

电机功率：0.18kw/锭（转笼电机）、0.75kw/锭（槽筒电机）、1.8kw/锭（烘房）、约1.1kw/锭（热循环电机）、浆泵电机0.75kw、浆槽加热3kw。

机器占地尺寸：4锭尺寸为3100*850*1750（长、宽、高）毫米，其它以4锭基准，每增加4锭长度增加1900毫米，宽和高不变。

一． 技术数据

１．锭数 ：              2,   4,   8  ,  12锭

2．车速：                20-300 m /min 无级可调

3．纱支范围：            5-500 tex　　　棉毛丝麻，化纤等

4．烘房加热方式：        蒸气或电加热式（可选） ，热风循环，自动排湿。

5．浆槽加热方式：        电加热

5．计长计速方式：        电子式

6．控制方式：            单锭控制

7．功率：总功率（采用蒸汽加热）16.58kw，其中：依12锭算

0．18 kw×12　      转笼调速电机、

0．75 kw×12      槽筒伺服电机

1.1kw×2　　　　　 浆泵电机、热风循环电机

0.2 kw×1    　　　 排湿电机

3kw×1      　　　 浆槽加热

总功率（采用电加热）38.18kw，其中：

0．18 kw×12　      转笼调速电机、

0．75 kw×12       槽筒伺服电机

1.1kw×2　　　　　 浆泵电机、热风循环电机

0.2 kw×1    　　　 排湿电机

3kw×1      　　　 浆槽加热

1.8kw×12          烘房加热

二．技术性能

1．全新设计自动检测纱线张力系统，用伺服电机无级跟踪纱线张力。张力精度可达1‰，适应于高支、无弹力麻纱及各种特殊纱支，品种适应范围广。

  2．采用专利技术的贮纱转笼，在贮纱移动链条表面采用特氟龙处理，保证纱线在烘干过程中，纱线和链条之间无滑移，有效地保护纱线的浆膜。同时不粘浆皮，便于清洁。

  3．根据人体工程学，重新设计机器的外形结构，对浆槽的高度，烘房、摇架的位置进行了优化设计，结构合理；操作者工作不疲劳，操作更方便。

  4．不锈钢的叶片泵，适应高浓度的浆液，耐酸碱，不堵浆，不易损坏。

  5．优化设计了烘房的烘干系统，采用＂底吸上吹＂的热风循环系统，烘房无死角，热循环效率高，能耗低。

  6．采用单锭控制纱线张力，很方便地调节纱线的张力。

  7．在浆料接触表面均采用特氟龙处理，便于清洁保养。

三．设备配置(按12锭算）

  1．贮纱机构（专利技术）                12套

  2．热风循环系统                         1套

  3．浆泵循环系统                         1套

  4．摇架                                 12套

  5．东元伺服电机                         12套

  6．成型机构                             12套

  7．测长、测速控制盒                     12 套

8．单锭控制纱线张力控制器^″　　　　　    12只

  9．自停装置                             12只

  四．备件

  1．刮浆海绵                               80片

  2．工具（内六角、外六角板）                各一套
